享乐倍轻松 歌剧世家KF-4080四路功率放大器

发表时间:2013-04-11 14:12作者:林伟琴来源:360汽车网网址:http://www.360qc.com/news/NewTestScore/201304/11310.html

  面对不尽满意的原车音响,面对因多种因素交织而形成貌似繁复的情形,很多车主朋友通常难以作出对其进行改装的决定,哪怕改装之后可提升自己在车中的音乐享受。歌剧世家Opera Family KF-4080四路功率放大器,精巧多能而化繁为简,可消除车主朋友因汽车复杂性而在潜意识中生成的困惑。




  一种简约,一种经典


  KF-4080的外型精巧简约,但用料造工豪不含糊。兼作散热器的机箱,由整块铝材以挤压工艺成形,前面板、上盖板和后背板连为一体。相对于如此精巧简约的机箱而言,上盖板的厚度甚为夸张。这使上盖板不但热容量大而利于散热,而且可容纳足以稳妥安装双层PCB电路板和4对功率放大晶体管的螺丝座。箱体前面板中央区域是纯铜镀金的电源接线端子,左方是后声场的RCA模拟信号输入端子和喇叭接线端子及相应的拨动开关和调节旋钮,右方是前声场的RCA模拟信号输入端子和喇叭接线端子及相应的拨动开关和调节旋钮。电路板全部使用分立元件,具有经典的电路结构,中央区域设有散热风扇;电路板功能齐全,在发生过热、过压、过载和短路的情况下,会启动相应的保护功能。每路功率放大电路,使用了1对功率放大晶体管,具有温暖的经典音色。后声场的2路功率放大电路还可桥接起来,可产生更大功率以推动超低音喇叭。KF-4080虽然简约和经典,从电路结构和功能划分可以肯定,它可担负起作为汽车音响系统核心之重任。




歌剧世家的标识,很有艺术味。

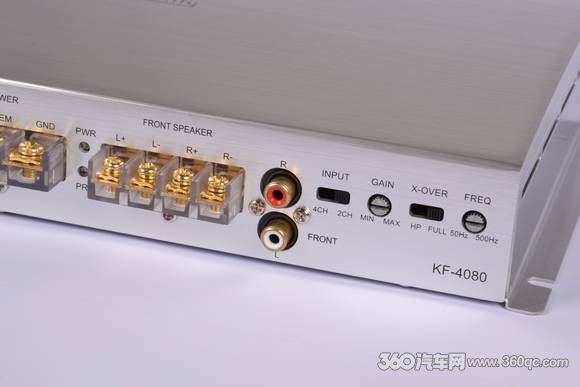

机箱前面板右方的前声场输入输出端子、拨动开关和调节旋钮

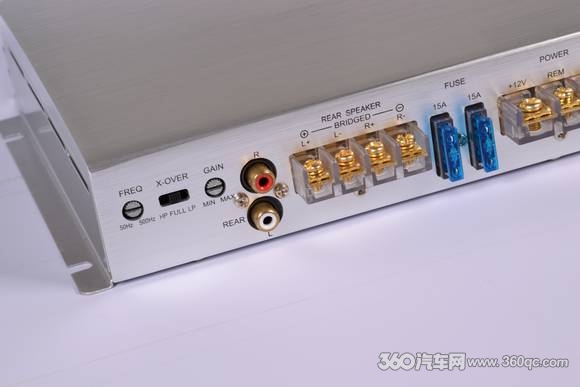

机箱前面板左方的后声场输入输出端子、拨动开关和调节旋钮

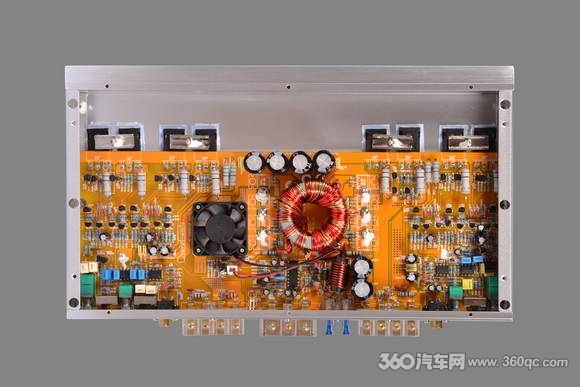

机箱内部结构、电路板全貌和4对功率放大晶体管

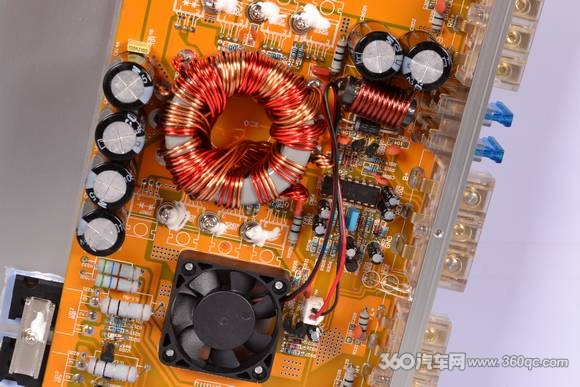

电源供应电路

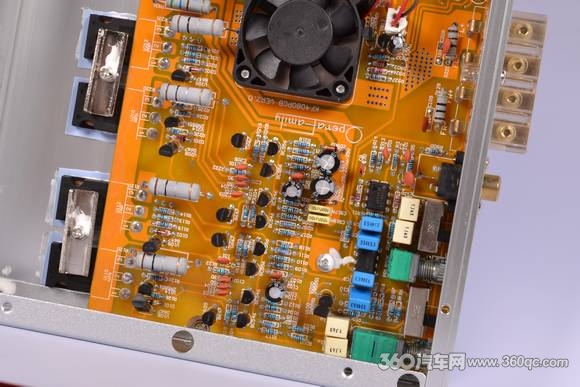

前声场的前级放大电路和功率放大电路

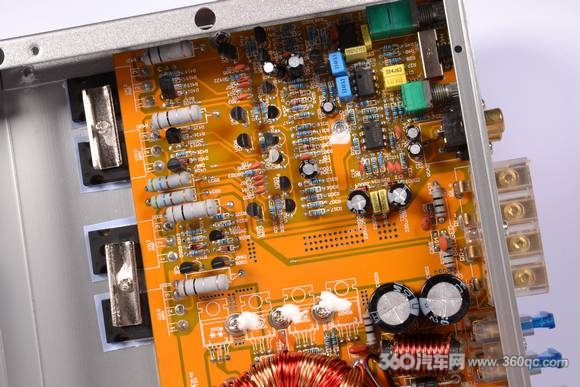

后声场的前级放大电路和功率放大电路
